Kantavkännare, Centreringsinstrument

För noggrann lägesbestämning eller orientering av arbetsspindel i förhållande till arbetsstycke.
Avkännaren insättes i arbetsspindeln och ansättes under spindelnos rotation mot den rits, kant eller yta på arbetsstycket, från vilket måttagningen skall utgå. Avkännarens fladdrande kontaktspets styres härvid mot utgångskanten och en bättre centrering erhålles på kontaktspetsen allt eftersom utgångskanten närmar sig spindelcentrum. Efter fullgjord centrering gör kontaktspetsen ett utslag i sidled. Proceduren upprepas två gånger såsom säkerhetskontroll.

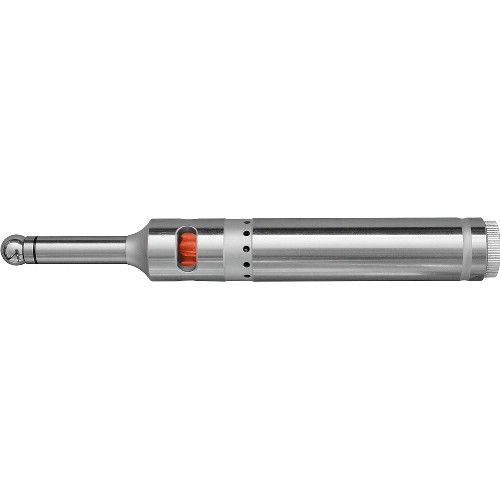

Kantavkännare för snabb positionering av spindelns placering i förhållande till arbetsstycket, för indikering i metalliska ämnen. Precisionstillverkat mätdon med fjädrande stålkula. Indikeringslampa med 360° ljusspridning.
Noggrannhet: 0,005 mm.

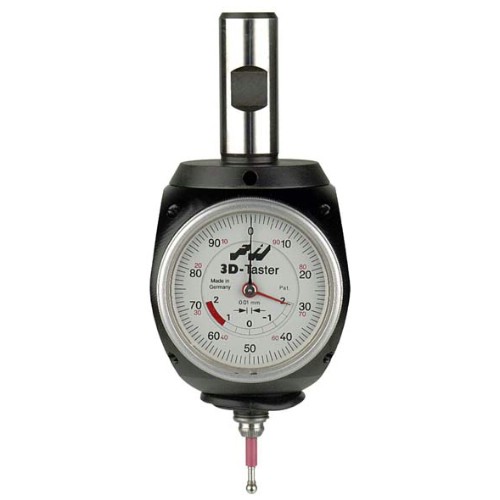

Tredimensionell. Precisionstillverkad med klocka för nollpunktsindikering via X-, Y- samt Z-axel, vertikalt och horisoltellt med 0.01 mm noggrannhet. Cylindriskt skaft.
Levereras med 25 mm lång centreringsspets med 4 mm kuldiameter.

Passande 3D-avkännare digital.
